Mengenal Sensor Kamera

Mengenal Sensor Kamera

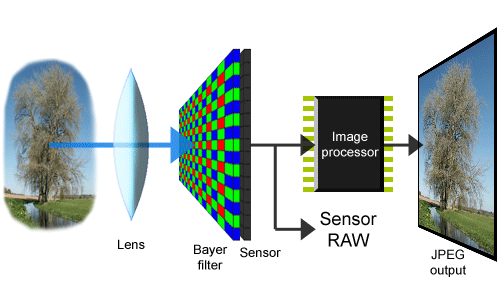

Sensor adalah sebuah komponen dalam kamera digital yg bertugas untuk mengubah gambar yang ditangkap oleh lensa. Sensor tersebut terdiri atas berbagai sel yang tersusun membentuk persegi panjang. Tiap satu sel sensor tersebut merepresentasikan satu piksel, jadi banyaknya sel dalam satu sensor kamera sesuai dengan besarnya piksel gambar yang dapat dihasilkan dari kamera tersebut.







Sel sensor pada kamera tersebut bersifat photosensitive. Artinya, saat terkena cahaya, sel sensor akan menghasilkan sinyal listrik berupa tegangan yang besarnya sesuai dengan intensitas cahaya yang diterimanya. Tegangan yang dihasilkan tersebut kemudian diproses oleh prosesor yang ada pada sensor tersebut untuk mengolah sinyal tersebut menjadi warna. Hasil dari seluruh sel sensor kemudian disatukan dan membentuk satu kesatuan gambar yang utuh.

Sensor kamera ini ternyata sangat berpengaruh terhadap kualitas gambar. Untuk jumlah piksel yang sama, sensor yang ukurannya lebih besar dapat menghasilkan gambar dengan kualitas yang lebih baik. Hal ini dikarenakan sensor yang berukuran lebih besar umumnya lebih peka terhadap cahaya, sehingga intensitas cahaya yang diterimanya pun dapat lebih besar. Inilah mengapa kualitas gambar kamera DSLR bisa jauh lebih baik dari kamera HP meski resolusinya sama



Sensor CMOS vs sensor CCD

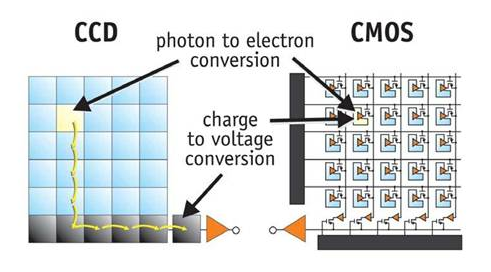

Perbedaan utama desain CMOS dan CCD adalah pada sirkuit digitalnya. Setiap piksel pada sensor CMOS sudah memakai sistem chip yang langsung mengkonversi tegangan menjadi data, sementara piksel-piksel pada sensor CCD hanya berupa photodioda yang mengeluarkan sinyal analog (sehingga perlu rangkaian terpisah untuk merubah dari analog ke digital/ADC). Anda mungkin penasaran mengapa banyak produsen yang kini beralih ke sensor CMOS, padahal secara hasil foto sensor CCD juga sudah memenuhi standar. Alasan utamanya menurut saya adalah soal kepraktisan, dimana sekeping sensor CMOS sudah mampu memberi keluaran data digital siap olah sehingga meniadakan biaya untuk membuat rangkaian ADC





Selain itu sensor CMOS juga punya kemampuan untuk diajak bekerja cepat yaitu sanggup mengambil banyak foto dalam waktu satu detik. Ini tentu menguntungkan bagi produsen yang ingin menjual fitur high speed burst. Faktor lain yang juga perlu dicatat adalah sensor CMOS lebih hemat energi sehingga pemakaian baterai lebih awet. Maka itu tak heran kini semakin banyak kamera digital (DSLR maupun kamera saku) yang akhirnya beralih ke sensor CMOS. Adapun soal kemampuan sensor CMOS dalam ISO tinggi pada dasarnya tak berbeda dengan sensor CCD dimana noise yang ditimbulkan juga linier dengan kenaikan ISO. Kalau ada klaim sensor CMOS lebih aman dari noise maka itu hanya kecerdikan produsen dalam mengatur noise reduction



Cara sensor ‘menangkap’ warna

Warna RGB

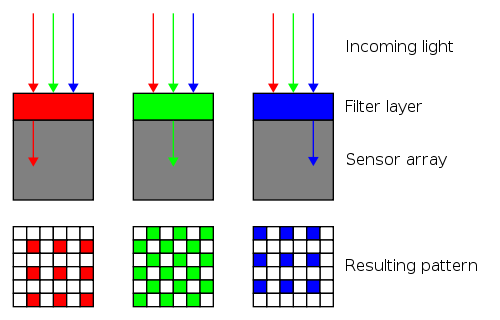

Sensor gambar pada dasarnya merupakan perpaduan dari chip peka cahaya (untuk mendapat informasi terang gelap) dan filter warna (untuk merekam warna seakurat mungkin). Di era fotografi film, pada sebuah roll film terdapat tiga lapis emulsi yang peka terhadap warna merah (Red), hijau (Green) dan biru (Blue). Di era digital, sensor kamera memiliki bermacam variasi desain teknologi filter warna tergantung produsennya dan harga sensornya. Cara kerja filter warna cukup simpel, misal seberkas cahaya polikromatik (multi warna) melalui filter merah, maka warna apapun selain warna merah tidak bisa lolos melewati filter itu. Dengan begitu sensor hanya akan menghasilkan warna merah saja. Untuk mewujudkan jutaan kombinasi warna seperti keadaan aslinya, cukup memakai tiga warna filter yaitu RGB (sama seperti film) dan pencampuran dari ketiga warna komplementer itu bisa menghasilkan aneka warna yang sangat banyak. Hal yang sama kita bisa jumpai juga di layar LCD seperti komputer atau ponsel yang tersusun dari piksel RGB







Bayer CFA

Sesuai nama penemunya yaitu Bryce Bayer, seorang  ilmuwan dari Kodak pertama kali memperkenalkan teknik ini di tahun 1970. Sensor dengan desain Bayer Color Filter Array (CFA) termasuk sensor paling banyak dipakai di kamera digital hingga saat ini. Keuntungan desain sensor Bayer adalah desain mosaik filter warna yang simpel cukup satu lapis, namun sudah mencakup tiga elemen warna dasar yaitu RGB (lihat ilustrasi di atas). Kerugiannya adalah setiap satu piksel pada dasarnya hanya ‘melihat’ satu warna, maka untuk bisa menampilkan warna yang sebenarnya perlu dilakukan teknik color sampling dengan perhitungan rumit berupa interpolasi (demosaicing). Perhatikan ilustrasi mosaik piksel di bawah ini, ternyata filter warna hijau punya jumlah yang lebih banyak dibanding warna merah dan biru. Hal ini dibuat mengikuti sifat mata manusia yang lebih peka terhadap warna hijau





Kekurangan sensor Bayer yang paling disayangkan adalah hasil foto yang didapat dengan cara interpolasi tidak bisa menampilkan warna sebaik aslinya. Selain itu kerap terjadi moire pada saat sensor menangkap pola garis yang rapat seperti motif di kemeja atau pada bangunan. Cara termudah mengurangi moire adalah dengan memasang filter low pass yang bersifat anti aliasing, yang membuat ketajaman foto sedikit menurun



Sensor X Trans

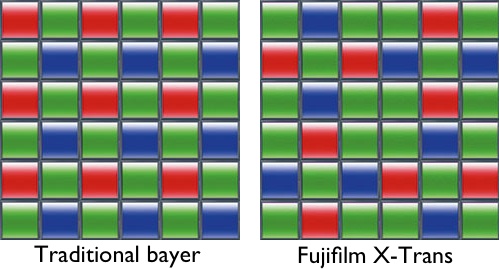

Sensor dengan nama X Trans dikembangkan secara ekslusif oleh Fujifilm, dan digunakan pada beberapa kamera kelas atas fuji seperti X-E2 dan X-T1. Desain filter warna di sensor X Trans merupakan pengembangan dari desain Bayer yang punya kesamaan bahwa setiap piksel hanya bisa melihat satu warna. Bedanya, Fuji menata ulang susunan filter warna RGBnya. Bila pada desain Bayer kita menemui dua piksel hijau, satu merah dan satu biru pada grid 2×2, maka di sensor X Trans kita akan menemui pola grid 6×6 yang berulang. Nama X trans sepertinya diambil dari susunan piksel hijau dalam grid 6×6 yang membentuk huruf X seperti contoh di bawah ini





Fuji mengklaim beberapa keunggulan desain X Trans seperti :

  • tidak perlu filter low pass, karena desain pikselnya sudah aman dari moire
  • terhindar dari false colour, karena setiap baris piksel punya semua elemen warna RGB
  • tata letak filter warna yang agak acak memberi kesan grain layaknya film

Sepintas kita bisa setuju kalau desain X Trans lebih baik daripada Bayer, namun ada beberapa hal yang masih jadi kendala dari desain X Trans ini, yaitu hampir tidak mungkin Fuji akan memberikan lisensi X Trans ke produsen kamera lain (artinya hanya pemilik kamera Fuji tipe tertentu yang bisa menikmati sensor ini). Kendala lain adalah sulitnya dukungan aplikasi editing untuk bisa membaca file RAW dari sensor X Trans ini
